Скрипт диаграммы (графика)

Redfern89 · 2 мар 2023

Доброго времени суток! Выкладываю на ваше обозрение/пользование скрипт для вывода диаграммы.

PHP:

<?php

$minW = 500;

$minH = 500;

$bg = 0xFFFFFF;

$innerP = 0;

$title = @$_GET['title'];

$padding = 5;

$barW = @$_GET['bar_w'];

$barW = (!empty($barW)) ? (is_numeric($barW) ? $barW : 90) : 90;

$spacing = ($barW / 2);

$gridAmount = 11;

$gridHeight = ($barW);

$fs = (int)($barW / 3);

$y_axis = @$_GET['y_axis'];

$y_axis = $y_axis == 'true' ? true : false;

$data = @$_GET['data'];

$data = (!empty($data)) ? explode(',', $data) : [];

$font = dirname(__FILE__) . '/arial.ttf';

$labels = @$_GET['labels'];

$labels = (!empty($labels)) ? explode(',', $labels) : [];

$labelsH = array();

$yAxis = array();

$yAxisW = array();

$yAxisRects = array();

$values = array();

$labelsRects = array();

$labelsHMin = 0;

$labelsHMax = 0;

$yAxisMaxW = 0;

$yAxisMinW = 0;

$innerH = 0;

$outerH = 0;

$titleFS = 0;

$titlePaddingBottom = 0;

if (!empty($data)) {

for ($i = 0; $i < count($data); $i++) {

if (preg_match('/^\d+$/', $data[$i])) $values[] = (int)$data[$i];

if (preg_match('/^-\d+$/', $data[$i])) $values[] = (int)$data[$i];

if (preg_match('/(\d+)\.(\d+)/', $data[$i])) $values[] = (float)$data[$i];

if (preg_match('/^-\d+.\d+$/', $data[$i])) $values[] = (float)$data[$i];

}

}

if (!empty($values)) {

$min = min($values);

$max = max($values);

$sum = array_sum($values);

$cnt = count($values);

$innerW = (int)(($cnt * ($barW)) + ($cnt * $spacing)) + $spacing;

$outerW = $innerW;

$innerH = (int)($gridAmount * $gridHeight);

$outerH = (int)$innerH;

for ($i = 0; $i < count($labels); $i++) {

$bbox = imagettfbbox($fs, 90, $font, $labels[$i]);

$labelsH[] = (int)-$bbox[3];

$labelsRects[] = $bbox;

}

if ($y_axis) {

for ($i = 0; $i < $gridAmount; $i++) {

$lbl = sprintf('%.d%%', ($i * (100) / ($gridAmount -1)));

$yAxis[] = $lbl;

$bbox = imagettfbbox($fs, 0, $font, $lbl);

$yAxisW[] = $bbox[2] - $bbox[0];

}

}

if (!empty($labelsH)) {

$labelsHMax = max($labelsH);

$labelsHMin = min($labelsH);

$outerH = $innerH + ($labelsHMax + ($padding * 2) + $fs);

}

if (!empty($yAxisW) && $y_axis) {

$yAxisMaxW = max($yAxisW);

$yAxisMinW = min($yAxisW);

$outerW = $innerW + ($yAxisMaxW + ($padding * 4));

}

$xOffset = 0;

if (!empty($title)) {

$titleFS = $outerH / 10;

$titlePaddingBottom = (int)($titleFS / 2);

$outerH = $outerH + $titleFS + $titlePaddingBottom;

$titleBbox = imagettfbbox($titleFS, 0, $font, $title);

$titleW = ($titleBbox[2] - $titleBbox[0]);

if ($outerW < $titleW) {

$outerW = $titleW;

$xOffset = ($titleW - $outerW);

}

}

$img = imagecreatetruecolor($outerW, $outerH);

imagefill($img, 0, 0, 0xFFFFFF);

if (!empty($title)) {

$x = (int)(($outerW / 2) - (($titleBbox[2] - $titleBbox[0]) / 2));

$y = (int)$titleFS;

imagettftext($img, $titleFS, 0, $x, $y, 0, $font, $title);

}

for ($i = 0; $i < $gridAmount; $i++) {

$x1 = $y_axis ? $yAxisMaxW + ($padding * 4) : 0;

$x2 = $y_axis ? (int)($innerW + $yAxisMaxW + ($padding * 4)) : $innerW;

$y1 = (int)($i * $gridHeight) + ($titleFS + $titlePaddingBottom);

$y2 = (int)$y1 + $gridHeight;

$bg = ($i % 2) ? 0xf7f7f7 : 0xf0f0f0;

imagefilledrectangle($img, $x1, $y1, $x2, $y2, $bg);

}

if ($y_axis) {

for ($i = 0; $i < $gridAmount; $i++) {

$x = (int)(($padding * 2) + (($yAxisMaxW / 2) - $yAxisW[$i] / 2));

$y = (int)((($innerH + ($titleFS + $titlePaddingBottom)) - ($i * ($gridHeight))) - (($gridHeight / 2) - ($fs / 2)));

imagettftext($img, $fs, 0, $x, $y, 0, $font, $yAxis[$i]);

}

}

if ($y_axis) {

imageline($img, $yAxisMaxW + ($padding * 4), ($titleFS + $titlePaddingBottom), $yAxisMaxW + ($padding * 4), $innerH + ($titleFS + $titlePaddingBottom), 0);

imageline($img, $yAxisMaxW + ($padding * 4), $innerH + ($titleFS + $titlePaddingBottom), $innerW + $yAxisMaxW + ($padding * 4), $innerH + ($titleFS + $titlePaddingBottom), 0);

}

for ($i = 0; $i < count($values); $i++) {

$val = $values[$i];

$minH = (int)($barW);

$maxH = (int)($innerH - $minH);

$barH = (int)(($val - $min) * ($maxH - $minH) / ($max - $min) + $minH);

$x1 = $y_axis ? (int)($i * ($barW + $spacing)) + $spacing + $yAxisMaxW + ($padding * 4) : (int)($i * ($barW + $spacing)) + $spacing;

$x2 = (int)$x1 + $barW;

$y1 = (int)(($innerH + ($titleFS + $titlePaddingBottom)) - $barH);

$y2 = (int)($innerH + ($titleFS + $titlePaddingBottom))- $padding;

if ($val > 0) {

$rectColor = imagecolorallocatealpha($img, 32, 143, 175, 20);

$topEllipseColor = 0x72b8cc;

$bottomEllipseColor = 0x208faf;

} else if ($val < 0) {

$rectColor = imagecolorallocatealpha($img, 255, 60, 60, 20);

$topEllipseColor = 0xff8686;

$bottomEllipseColor = 0xff3c3c;

} else if ($val == 0) {

$rectColor = imagecolorallocatealpha($img, 207, 189, 0, 20);

$topEllipseColor = 0xffea09;

$bottomEllipseColor = 0xcfbd00;

}

imagefilledrectangle($img, $x1, $y1, $x2, (int)($y2 - (($barW / 2) / 2)), $rectColor);

imagefilledellipse($img, (int)($x1 + ($barW / 2)), $y1, $barW, (int)($barW / 2), $topEllipseColor);

imagefilledellipse($img, (int)($x1 + ($barW / 2)), (int)((($innerH + ($titleFS + $titlePaddingBottom)) - $padding) - ($barW / 2) / 2), $barW, (int)($barW / 2), $bottomEllipseColor);

$bbox = imagettfbbox($fs, 0, $font, $val);

$textW = (int)$bbox[2] - (int)$bbox[0];

$x = (int)($x1 + (($barW / 2) - ($textW / 2))) -2;

$y = (int)(($y1) - (($barW / 2) / 2)) - ($fs / 2);

imagettftext($img, $fs, 0, $x, $y, 0xFFFFFF, $font, $val);

imagettftext($img, $fs, 0, $x-1, $y-1, $topEllipseColor, $font, $val);

$labelText = (isset($labels[$i]) ? $labels[$i] : '');

$labelH = (isset($labelsH[$i]) ? $labelsH[$i] : 0);

$labelX = (int)($x2 - $fs);

$labelY = (int)((($innerH + ($titleFS + $titlePaddingBottom)) + $labelsHMax) - (($labelsHMax / 2) - ($labelH / 2)) + ($fs / 2));

imagettftext($img, $fs, 90, $labelX, $labelY, 0, $font, $labelText);

}

}

header('Content-Type: image/png');

imagepng($img);

imagedestroy($img);

?>

Пример использования

Код (Text):

http://site/dia.php?data=11,9,18,-5,0,-4,3,8,1,3,8,1&labels=January,February,March,April,May,June,July,August,September,October,November,December&y_axis=true&title=Test%20diagram&bar_w=60

Описание параметров

data - Данные через запятую

labels - Метки через запятую

y_axis - Показать/Скрыть метки по вертикали

title - Заголовок

bar_w - Ширина столбца

Так-же для работы скрипта нужен файл шрифта, который будет лежать в папке рядом со скриптом. В моей случае это arial.ttf

Ширина и высота получившегося в итоге изображения зависит от количества данных в диаграмме, ширины столбца и длины меток. Все настраивается само

PS.
Если вы решите как-то это доработать/улучшить - большая просьба выложить сюда, спасибо

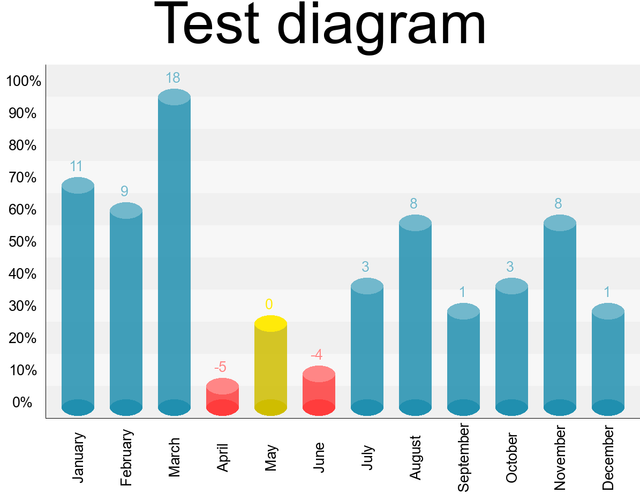

Пример работы скрипта

ADSoft · 3 мар 2023

Если оно вам нужно - то конечно гуд.. молодец
но чтоб пользоваться... увольте.... 100500 бибилотек на js которые строят диаграммы, графики и прочие вещи прямо на лету, очень гибко настраиваются итд посмотрите тот-же chartJS

musicman3 · 7 мар 2023

Согласен с ADSoft. В настоящее время графики на PHP уже не строят, так как они имеют значительный минус - они не интерактивны. А на JS легко можно сделать живую диаграмму. Но потрудился, уже молодец.

antoniii · 8 мар 2023

@Redfern89 сделай интерфейс, чтобы данные можно было настраивать в пользовательском режиме, а запрос к скрипту делался без перезагрузки.
